Machine de remontage à épingle automatique à fil plat statorpour motocyclettes électriques, stator hors-bord
1Des descriptions:Je suis désolée.Je suis désolée.

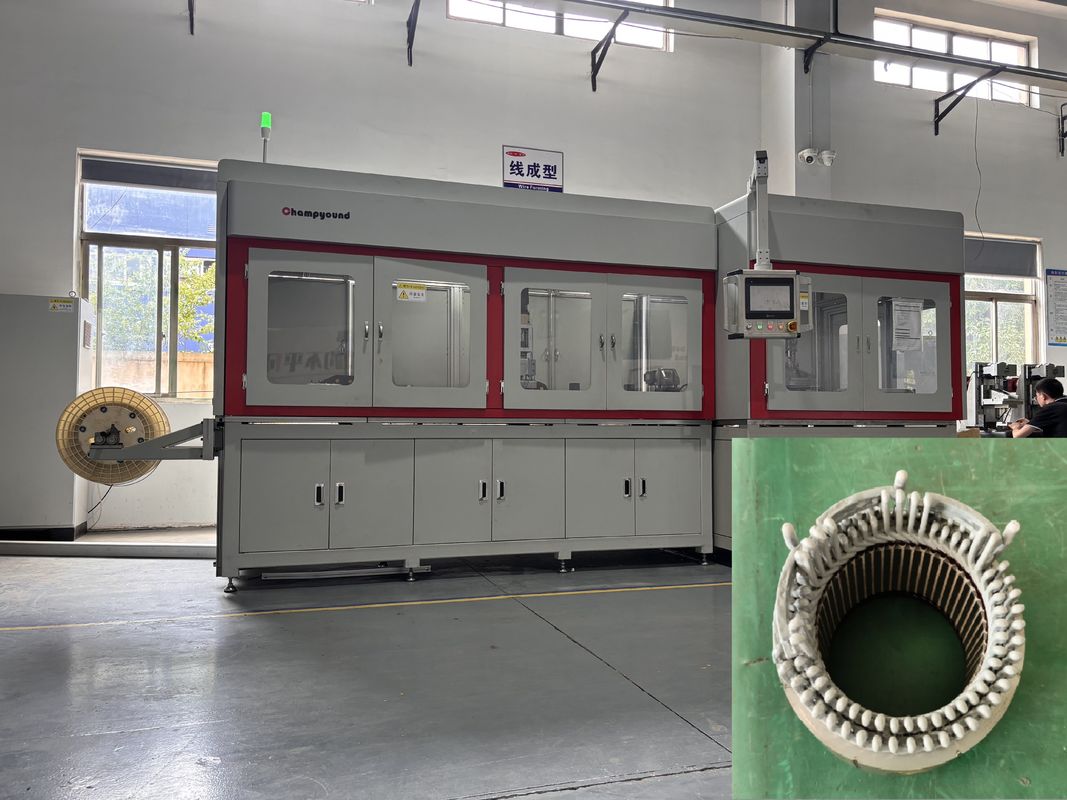

LeMachine de remontage à épingle à cheveux entièrement automatiséeest conçu pour fournir une précision et une efficacité d'enroulement exceptionnelles pour les stators à fil plat. Conçu pour les moteurs électriques à haute performance,Cette machine dispose d'un contrôle PLC avancé et d'une interface tactile conviviale, assurant un fonctionnement harmonieux et une surveillance en temps réel.
Je suis désolée.Je suis désolée.LeMachine de remontage à épingle à cheveux entièrement automatisée Avec des technologies de découpe servo-cam avancées et de décapage laser en option, cette machine atteint une précision supérieure à ± 0,10 mm.Avec une capacité de 900-1200 PCS par heure et compatibilité pour les tailles de fil de 1La machine est également équipée d'un système automatique de changement de moule et de décharge de matériau.amélioration de la productivité et de la cohérence dans la fabrication de stators.
2. Spécifications:
| Nom de la machine |
Machine de remontage à stator à moteur à pince à cheveux extérieure automatique |
| Domaine d'application |
Stateur extérieur |
| Mode de fonctionnement |
Automatisation |
| Niveau d'automatisation |
Entièrement automatisé |
| Méthode d'enroulement |
Enroulement par épingle |
| Précision du maintien de la pression |
00,1% |
| Système de contrôle |
Programme de contrôle par PLC |
| Personnalisation |
Autorisé |
| Capacité de production horaire |
(900 à 1200) pièces |
|
Précision de la longueur du fil
|
± 0,10 MM |
|
Précision de la longueur d'enlèvement de peinture
|
± 0,10 MM
|
|
Épreuve de haute tension après formage 3D
|
Au-dessus de 2000 V
|
| Spécification du fil plat applicable |
(1.0 à 5.0) MM |
| Spécification de longueur d'enroulement applicable |
(300 à 950 mm) |
| Pression de l'air |
00,4-0,7 MPa |
| Voltage |
Équipement électrique |
| Le pouvoir |
7.5 kW |
| Garantie |
12 mois |
| Structure principale |
Inclut les mécanismes de dépliage, de redressement, de dépeinture, de débarbage, de dessin, de découpe, de formage et de remontage. |
| Déploiement automatique |
Équipé de 4 ensembles de mécanismes de redressement pour assurer la consistance du fil de cuivre. |
| Processus de coupe |
Le procédé de découpe à cames servo assure une précision de coupe contrôlable. |
| Procédure d'élimination de peinture |
Les procédés optionnels comprennent la coupe au couteau pour l'élimination de la peinture et la numérisation au laser pour l'élimination de la peinture. |
| Changement et déchargement automatiques du moule |
Capable de changer automatiquement le moule et de le décharger automatiquement. |
3Stateur.Les spécifications:
| Diamètre extérieur du produit |
D'une épaisseur n'excédant pas 10 mm |
Hauteur de la pile du stator |
| Pour les appareils électroniques |
4 couches |
50/75 mm |
4. Avantages:
-
L'ensemble du processus d'enroulement du fil est entièrement automatisé, nécessitant une intervention manuelle minimale, ce qui améliore considérablement l'efficacité de la production.
-
Équipée d'un système de contrôle servo et de composants mécaniques de précision, la bobineuse à épingle à cheveux entièrement automatisée peut former avec précision le fil plat dans les formes et tailles requises,assurer la cohérence du produit.
-
Le traitement est strictement conforme aux paramètres prédéfinis, évitant ainsi efficacement les écarts de qualité causés par des facteurs humains, assurant ainsi la qualité stable et fiable de chaque lot de produits.
-
La machine de remontage à épingle à cheveux entièrement automatisée complète rapidement le processus de remontage du fil, réduisant considérablement les cycles de production et pouvant répondre aux exigences de la production de masse.
-
Facile à adapter aux différentes spécifications et modèles de moteurs à fil plat en ajustant les paramètres et en changeant les moules, démontrant une grande polyvalence.
-
La machine de remontage à épingles entièrement automatisée dispose d'une interface intelligente intuitive et de procédures d'exploitation simples, simplifiant la formation de l'opérateur et réduisant la complexité de l'opération.
5Profil de la chaîne de production:
La ligne de stators à moteur Champyound est largement utilisée pour la production de nombreux types de stators à moteur et se compose de plusieurs machines telles que des machines de formage de fil, des machines de pressage, des machines d'élargissement,machines à tourner la têteChaque machine de la ligne de stator est indépendante et peut également être reliée à un convoyeur.
6. Profil OEM/ODM:
Champyound est une équipe professionnelle et dynamique, composée d'ingénieurs expérimentés et de professionnels qualifiés.et un vaste réseau de services, nous nous engageons à fournir les solutions les plus optimales pour la fabrication de moteurs à fil plat à nos clients.
7Profil de R & D:
Champyound offre une large gamme de services de conseil technique et de projets clés en main pour la fabrication de moteurs à fil plat.équipe professionnelle et qualité fiableNos services vont du calcul des coûts du moteur, de la technologie de fabrication et de la formation du personnel à la réalisation de projets clés en main.
8À propos de Champyound:
Située à Suzhou, un centre industriel et commercial dynamique dans le delta du fleuve Yangtsé, Champyound est spécialisée dans la R & D, la fabrication et la vente de machines à moteur à fil plat.Nos machines fabriquées à Suzhou sont principalement conçues pour la production de moteurs à fil plat, qui sont largement utilisés dans des applications telles que les moteurs d'appareils électroménagers, les moteurs industriels, les moteurs de compresseurs, les moteurs CA, les servo-moteurs et les générateurs, etc.
